LY50A02 BLE蓝牙适配器用户手册

LY50A02 BLE蓝牙适配器新手指南

根据自己使用的环境系统下载对应的驱动

USB转串口官方网址：https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers

本地下载：

WIN10…… WIN7 / WIN8 /WIN8.1…… XP/VISTA/WIN7 / WIN8 /WIN8.1 …… Windows 2K…… WINCE

Mac OSX

串口调试助手

安装驱动→与蓝牙设备通信

只需下面的4条或者3条即可与适配器通信

1.搜索指令 AT+SCAN?

2.连接指令 AT+CONN 或者AT+CON 或者/AT+CONM（AT+CON是根据MAC 地址连接或者AT+CONM 根据名称连接不需要搜索指令）

3.设置通信UUID 接收通道 AT+CHRX (这个对应BLE蓝牙从机的Notify属性，或indicate 属性）

4.设置通信UUID 发送通道 AT+CHTX （这个对应BLE蓝牙从机的Write属性，Write Without Response属性 ） ） 注：BLE蓝牙从机的通信UUID 正常情况下，设备厂商是提供的。

以上4条指令或者3条（利用AT+CON/AT+CONM 不需要搜索指令）就可以实现适配器与BLE 设备通信了。 收发数据时，不需要AT 指令，完全透传的。可参考下面示例。

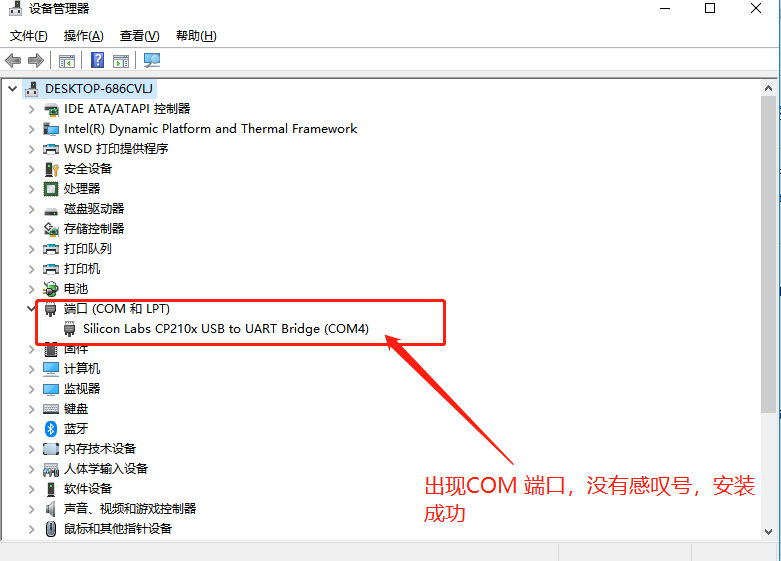

准备工具：电脑（以WINDOWS 为例），适配器， 待连接BLE 蓝牙 驱动:USB 转串口驱动，插上适配器，根据上面给出的连接下载自己对应系统的驱动，安装，电脑的设备管理器出现 COM 端口，连接成功（有些电脑需要重启，也建议安装完成后重启电脑）。 有部分WINDOWS10 系统电脑会自动加载驱动。

怎么进入设备管理器？ 右键→属性

1.打开串口助手下载链接如下图：

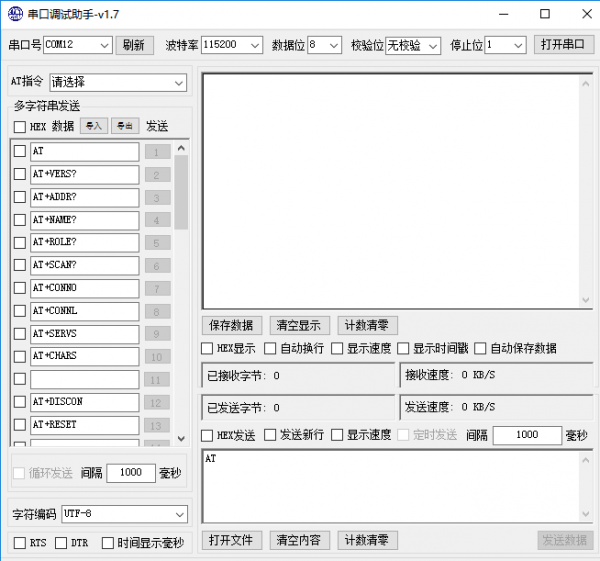

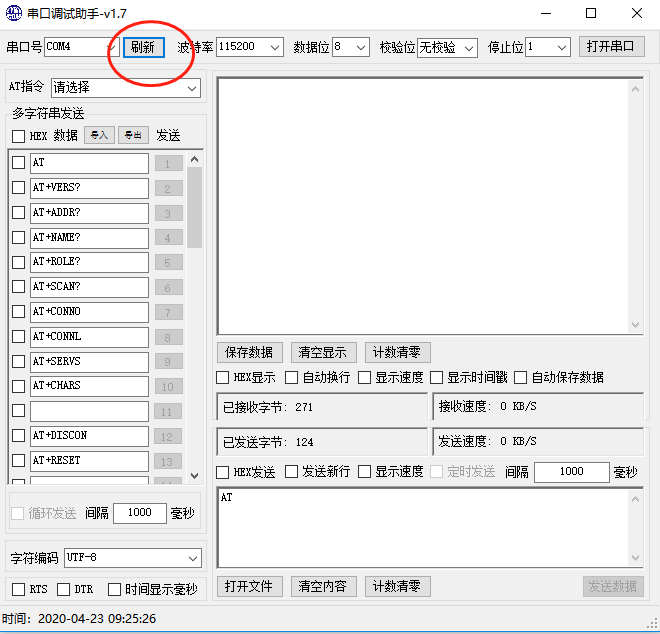

刷新串口端口，然后打开串口

发一个测试指令验证适配器功能 波特率 115200bps/ N 8 1 格式即 串口无校验，8位数据位，1位停止位

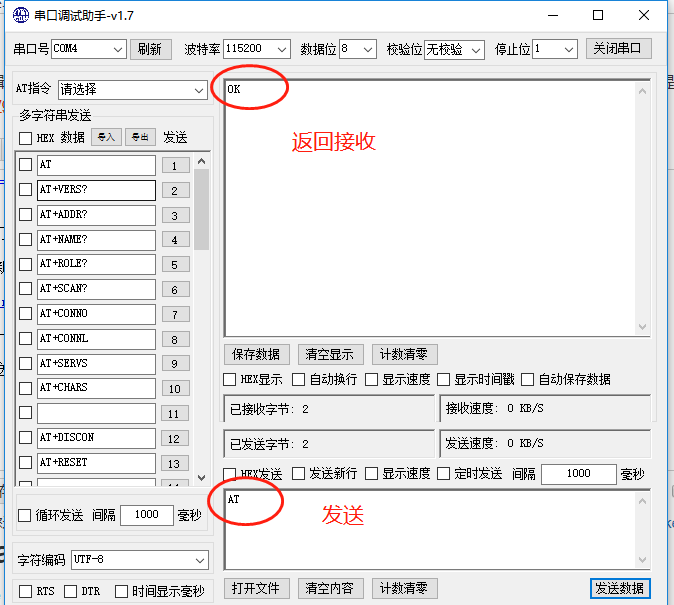

发送AT 返货 OK，说明适配器工作正常 如下图

搜索指令

AT+SCAN?

响应

Scanning...
<INDEX>:<MAC><RSSI><NAME>
…
Devices Found:<QUANTITY>

参数

<INDEX>    搜索到的BLE 设备索引编号
<MAC>      搜索到的BLE 设备 MAC 地址
<RSSI>      搜索到的BLE 设备的RSSI 值
<NAME>    搜索到的BLE 设备的名称
<QUANTITY>   搜索到的BLE 设备的总数量

—-

我们连接蓝牙名称为“KM-BLE-001“的蓝牙， 连接方式有3种，其中使用AT+CONN 时，需要先发送搜索AT+SCAN?指令

1.AT+CONN0 / 通过索引连接

  发送：
    AT+CONN0
  返回：
    Connecting
  OK+CONN:0x508CB1515E5D
    0: 2A00, Read
    1: 2A01, Read
    2: 2A02, Read, Write
    3: 2A03, Write
    4: 2A04, Read
    5: 2A05, Indicate
    6: 5678, Read, Write no rsp, Write, Notify
    7: 1234, Read, Write no rsp, Write
    Chars Found: 8


2.AT+CON通过MAC 地址连接（使用这个指令不需要发送AT+SCAN?搜索指令）

    发送：
    AT+CON508CB1515E5D
    返回：
      Connecting
  OK+CONN:0x508CB1515E5D
    0: 2A00, Read
    1: 2A01, Read
    2: 2A02, Read, Write
    3: 2A03, Write
    4: 2A04, Read
    5: 2A05, Indicate
    6: 5678, Read, Write no rsp, Write, Notify
    7: 1234, Read, Write no rsp, Write
    Chars Found: 8



3.AT+CONM通过名称连接（使用这个指令不需要发送AT+SCAN?搜索指令）

      发送：
AT+CONMKM-BLE-01
      返回：
      Connecting
  OK+CONN:0x508CB1515E5D
    0: 2A00, Read
    1: 2A01, Read
    2: 2A02, Read, Write
    3: 2A03, Write
    4: 2A04, Read
    5: 2A05, Indicate
    6: 5678, Read, Write no rsp, Write, Notify
    7: 1234, Read, Write no rsp, Write
    Chars Found: 8

已知蓝牙名称为“KM-BLE-001“的蓝牙的发送数据的UUID 为1234(对应索引7）， 接收数据的UUID 为5678(对应索引6）， 设置适配器的收发数据通道， 模块的发送UUID 对应适配器的接收UUID.

发送：
AT+CHRX5678
 或
AT+CHRX6 /利用索引设置
返回：
OK+Set:5678

模块的接收UUID 对应适配器的发送UUID.

发送：
AT+CHTX1234
或
AT+CHTX7 /利用索引设置
返回：
OK+Set:1234

刷新一下UUID 列表或者断开重连

发送：
AT+CHARS
返回：
0: 2A00, Read
1: 2A01, Read
2: 2A02, Read, Write
3: 2A03, Write
4: 2A04, Read
5: 2A05, Indicate
6: 5678, Read, Write no rsp, Write, Notify; RX
7: 1234, Read, Write no rsp, Write; TX
Chars Found: 8

在收发数据通道UUID 属性后面显示 数据收发通道RX 和 TX标志，则设置成功，上面显示了 接收RX 及发送标志了。

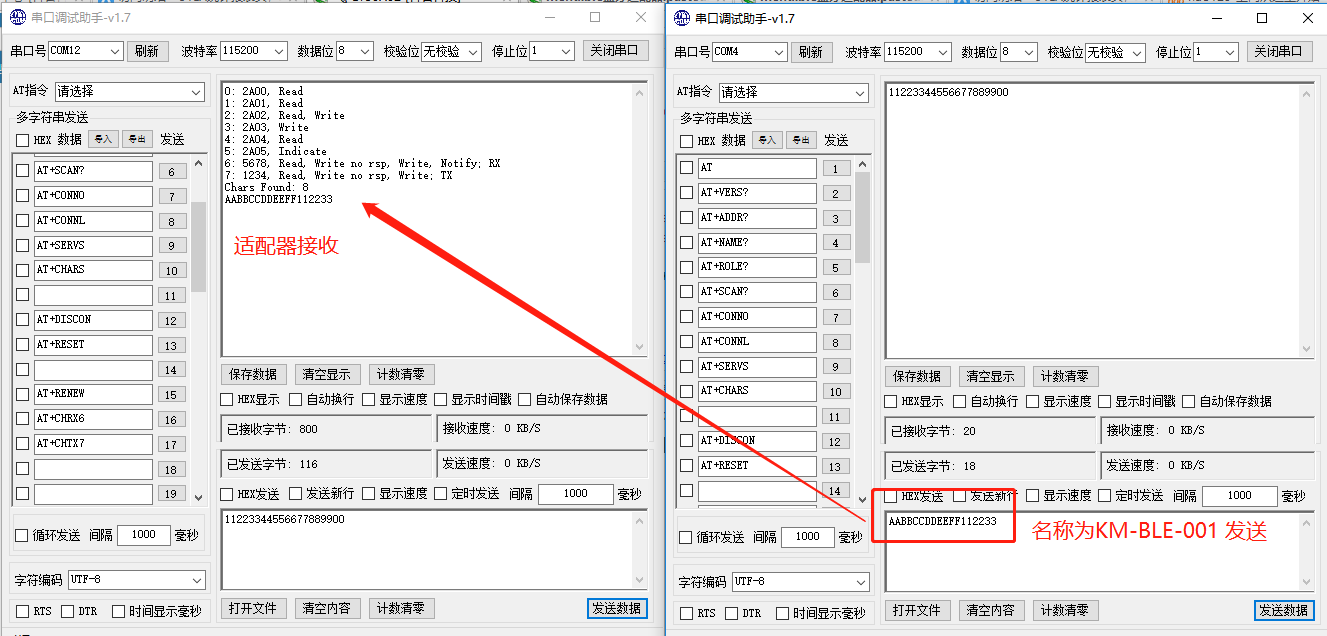

接下来就可以进行数据收发了！串口数据完全透传，此时不再需要AT指令！
